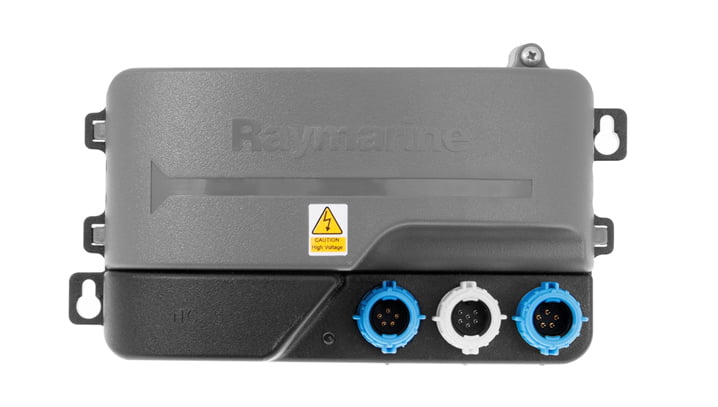

Raymarine iTC-5 POD convertitore STNG per trasduttori

I segnali dai trasduttori vengono convertiti con facilità nel protocollo SeaTalk^ng

L’ iTC-5 Raymarine converte i segnali trasmessi dai trasduttori tradizionali usati con gli strumenti ST60+, i70, ST70+ eST70 nel protocollo SeaTalk^ng.

I trasduttori Speed, Depth, Wind, Angolo di barra e bussola Fluxgate si possono collegare direttamente all’iTC-5, eliminando la necessità di pod ST70 multipli.   I sistemi estesi  SeaTalkng possono supportare iTC-5 multipli.   Le connessioni SeaTalkng si trovano sulla base del dispositivo: è sufficiente collegare l’iTC-5 al backbone SeaTalkng.

Riferimento	Descrizione
1	Rosso – Collegamento trasduttore velocità e temperatura
2	Arancione – Collegamento trasduttore vento e Rotavecta
3	Giallo – Collegamento  bussola Fluxgate
4	Verde – Collegamento trasduttore angolo di barra
5	Blu – Collegamento trasduttore profondità
6	Collegamento backbone SeaTalkng
7	Collegamento spur SeaTalkng
8	Collegamento backbone SeaTalkng

---

Sistemi possibili



Sistema di base SeaTalkng con switch iTC-5 1. Strumento ST70 2. 2 strumenti i70 3. Connettore a T SeaTalkng con terminazione  4. iTC-5 con terminazione  5. Trasduttore angolo di barra 6. Trasduttore profondità 7. Bussola Fluxgate 8. Trasduttore vento o Rotavecta 9. Trasduttore velocità e temperatura

Sistema esteso SeaTalk^ng con switch iTC5


1. Strumento ST70
2. Unità di controllo autopilota p70r
3. Strumento i70
4. Ricetrasmettitore AIS
5. Computer di rotta SPX (fornisce alimentazione 12 V alla rete SeaTalk^ng)
6. Uomo a mare (MOB)
7. Connettore a 5 vie SeaTalk^ng
8. Trasduttore angolo di barra (collegato via SPX)
9. Bussola Fluxgate (collegato via SPX)
10. Display multifunzione con GPS integrato
11. Convertitore SeaTalk/SeaTalk^ng
12. iTC5
13. iTC5 con terminazione
14. Trim tab
15. Dati motore (collegato via adattatore Devicenet)
16. Connettore a 5 vie SeaTalk^ng con terminazione
17. Traduttore profondità
18. Traduttore velocità e temperatura
19. Trasduttore vento o Rotavecta Raymarine
