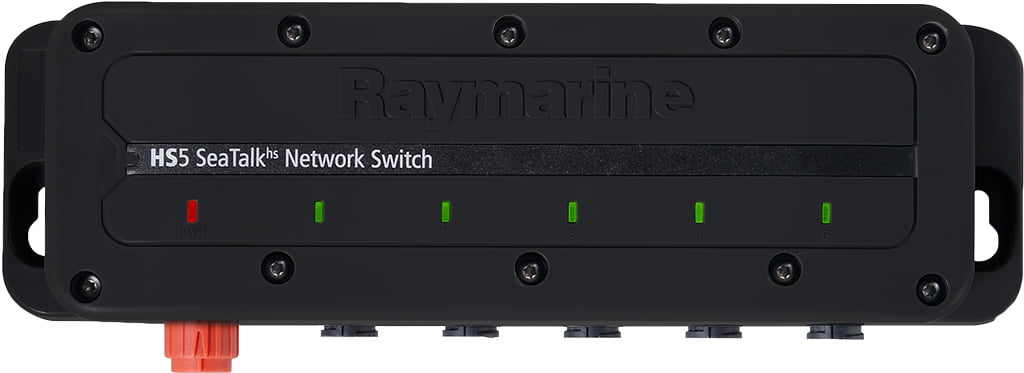

Name: Raymarine Switch di rete Raynet HS5
Brand: Accessori
SKU: A8007
Availability: OutOfStock
Rating: 5 (1 reviews)

Networking multistazione

I dati SeaTalk^hs vengono distribuiti velocemente ad altri strumenti SeaTalk^hs usando lo switch HS5. Le informazioni condivise usando la rete SeaTalk^hs comprendono la cartografia condivisa (tra display compatibili), dati radar digitale e dati ecoscandaglio.

Caratteristiche principali

12V o 24V c.c.
5 porte – Collegamento RayNet impermeabile
Velocità di rete supportate 10Mbit/sec, 100Mbit/sec e 1000 Mbit/sec (solo quinta porta) .
La 5 porta Gigabit consente una maggiore velocità tra gli switch se dovesse essere necessario un secondo switch.

Switch multipli

I sistemi con più di 5 dispositivi 5 SeaTalk^hs richiedono più di uno switch di rete. A questo scopo gli switch di rete si possono collegare tra loro (“a cascata”).

Lo switch di rete fornisce una porta dedicata ad alta velocità (1000 Mbit/S) per il collegamento degli switch mantenendo comunque ampiezza di banda completa per i dati in tutto il sistema.

Ogni switch dispone solo di una porta ad alta velocità (porta 5), quindi è possibile collegare solo 2 switch usando il collegamento ad alta velocità (1000 Mbit/S). Ogni switch addizionale deve essere collegato usando la porta a velocità standard (100 Mbit/S).

Nota: il numero massimo di dispositivi SeaTalk^hs che può essere collegato in ogni singolo sistema è 25.

Esempi di sistemi

Sistema di base

Switch di rete
Display multifunzione
Antenna radar
Termocamera

Sistema esteso

Termocamera
Display multifunzione
Switch di rete
Collegamento tra 2 switch di rete (la porta 5 deve essere usata per trasmissioni 1000 Mbit/Sec)
Antenna radar
Antenna per ricevitore meteo Sirius (solo USA)
Ricevitore meteo Sirius (solo USA)
Modulo ecoscandaglio (DSM)
